كيف يعمل قاطع الدائرة الفراغ؟

القاطع دائرة الفراغهو مفتاح مفاتيح لا غنى عنه في نظام الطاقة. وهي تتألف بشكل أساسي من ثلاثة أجزاء: الإطار ، غرفة إطفاء القوس (أي فقاعة الفراغ) وآلية التشغيل. من بينها ، الدائرة الموصلة هي الجزء الأساسي من قاطع الدائرة ، الذي يتكون بعناية من قضبان موصلة مدخل ومنفذ ، ودعم العزل ، والمشابك الموصلة ، والاتصالات الناعمة ، وغرف القوس الفراغي.

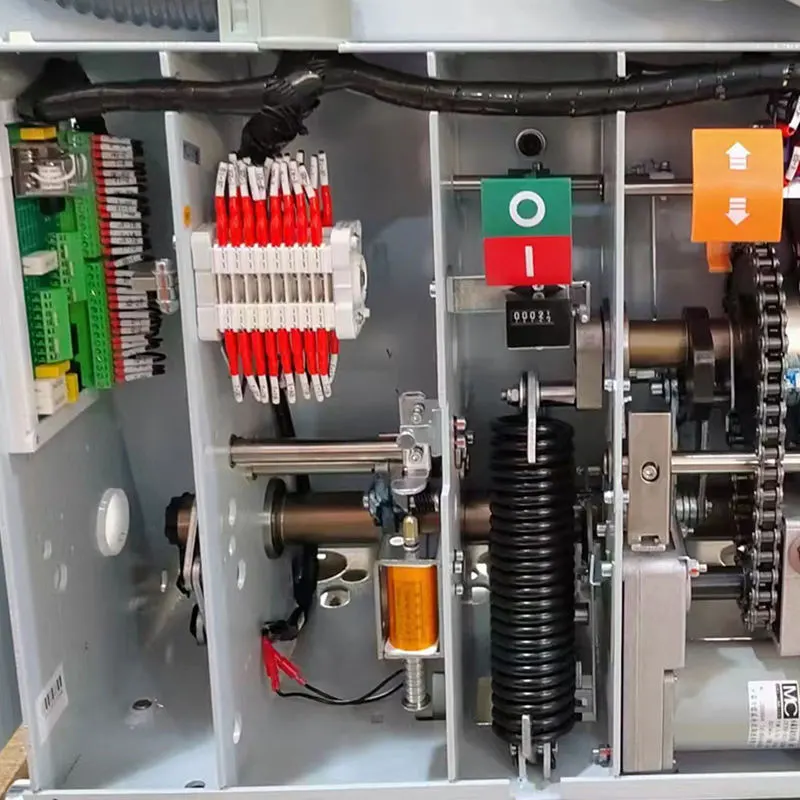

آلية التشغيل هي المسؤولة عن تنفيذ عمليات إغلاق وفتح قاطع الدائرة ، بما في ذلك الينابيع الختامية وأنظمة تخزين الطاقة والإصدارات الزائدة وفتح وإغلاق المكونات الأخرى. عند العمل ، تحقق الآلية تحكمًا دقيقًا في التيار من خلال تخزين الطاقة الكهربائية ، وفتح وإغلاق الكهرباء ، والوظائف اليدوية.

عندما يصل التيار إلى القيمة المحددة مسبقًا ،قاطع دائرة الفراغسوف تستخدم خصائص التعاقد الصفري الحالي في بيئة فراغ عالية لإلغاء القوس من خلال الانتشار السريع للبلازما ، مما يقطع التيار بشكل فعال. في الوسط ، يتضمن خطوات متعددة مثل تخزين الطاقة والإغلاق. من خلال سلسلة من الإجراءات الميكانيكية الدقيقة ، يتم ضمان استقرار وموثوقية قاطع الدائرة.

تتمثل العملية الافتتاحية في أنه عندما يكون قاطع الدائرة في الحالة المغلقة ، يتم استلام إشارة الفتح ، وسيبدأ المغناطيسية الكهرومغناطيسية الافتتاحية ، مما يتسبب في جذب النواة الحديدية. سيؤدي هذا الإجراء إلى تحرك القضيب الأعلى في الإصدار الافتتاحي لأعلى ، مما يؤدي بدوره إلى تدوير رمح الرحلة. ستؤدي سلسلة من ردود الفعل المتسلسلة إلى دفع القضيب العلوي إلى الأعلى ويدفع لوحة ثني ، مما يؤدي إلى قيادة نصف العمود لبدء تدوير عقارب الساعة. عندما يتم فتح نصف العمود وذراع الروك ، سيصبح الربيع الافتتاحي ساري المفعول على الفور ، مما يدفعقاطع الدائرةلإكمال الإجراء الافتتاحي.
