كيف يتم تطبيق مفتاح قاطع التحميل عبر شبكات توزيع الطاقة ذات الجهد المتوسط؟

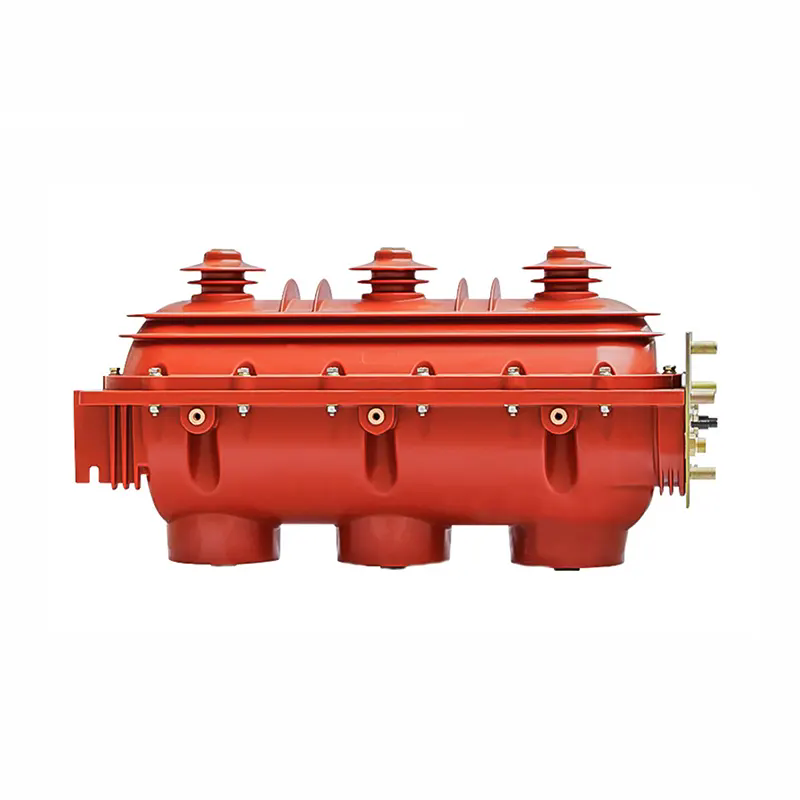

A تحميل مفتاح المقاطعة(LIS) هو جهاز تحويل مهم يستخدم في أنظمة توزيع الطاقة ذات الجهد المتوسط ​​لإنشاء أو كسر تيارات الحمل بأمان في ظل ظروف التشغيل العادية. يتم تركيبه بشكل شائع في المحطات الفرعية والوحدات الرئيسية الحلقية وأنظمة الطاقة الصناعية وشبكات توزيع المرافق حيث يلزم العزل المتحكم فيه واستمرارية التشغيل. على عكس أدوات الفصل البسيطة، تم تصميم مفتاح مقاطعة الحمل خصيصًا لمقاطعة التيار دون التسبب في تلف النظام أو خلق مخاطر قوس غير مقبولة.

الغرض الرئيسي من هذه المقالة هو شرح كيفية عمل مفتاح مقاطعة التحميل في بيئات توزيع الطاقة في العالم الحقيقي، وكيف تؤثر معلماته الهيكلية والكهربائية على الأداء، وكيف يتوافق مع متطلبات الشبكة المتطورة. من خلال فحص خصائص التصميم وسيناريوهات التطبيق والاعتبارات التشغيلية، يوفر هذا المحتوى لصناع القرار والمهندسين والمتخصصين في مجال المشتريات مرجعًا تقنيًا واضحًا يتوافق مع سلوك البحث الشائع وعادات القراءة الاحترافية.

عادةً ما يتم استخدام محولات مقاطعة التحميل للتحكم في وحدة التغذية والتقسيم وعزل المحولات وإدارة شبكة الحلقة. غالبًا ما يتم إقرانها بصمامات أو مرحلات حماية لتوفير حماية منسقة من الأخطاء مع الحفاظ على موثوقية النظام. ويصبح دورها ذا أهمية متزايدة مع توسع أنظمة الطاقة، وتحقيق اللامركزية، ودمج موارد الطاقة المتجددة والموزعة.

الهيكل الفني والمعلمات الرئيسية

من الناحية الفنية، يدمج مفتاح مقاطعة التحميل مكونات التبديل الميكانيكية مع تقنية التبريد القوسي، وأنظمة العزل، وآليات التشغيل اليدوية أو الآلية. يسمح التصميم للمفتاح بمقاطعة تيار الحمل المقدر مع الحفاظ على سلامة العزل الكهربائي قبل التشغيل وبعده.

فيما يلي نظرة عامة موحدة على المعلمات التقنية النموذجية لمفتاح قاطع التحميل ذو الجهد المتوسط. قد تختلف القيم الفعلية وفقًا لمتطلبات النظام والمعايير الإقليمية، لكن المعلمات المدرجة تعكس تكوينات الصناعة الشائعة.

تؤثر هذه المعلمات بشكل مباشر على كيفية أداء Load Interrupter Switch أثناء عمليات التبديل الروتينية وعزل الصيانة وإعادة تكوين الشبكة. على سبيل المثال، تحدد قدرة التحمل الحالية والقصيرة المدى مدى الملاءمة للمغذيات ذات الأحمال الثقيلة، بينما يؤثر وسط العزل على فترات الصيانة والتوافق البيئي.

من الناحية الهيكلية، تم تصميم معظم مفاتيح مقاطعة التحميل بعزل مرئي، مما يضمن وجود فجوة مفتوحة واضحة لسلامة الصيانة. تحظى هذه الميزة بتقدير خاص في البيئات الصناعية والخدمية حيث يكون التحقق التشغيلي إلزاميًا. بالإضافة إلى ذلك، يتم دمج الأنظمة المتشابكة بشكل شائع لمنع سوء التشغيل، مثل إغلاق المفتاح عند تشغيل التأريض.

تكامل النظام والاعتبارات التشغيلية

عند تطبيقه داخل نظام توزيع الطاقة، يعمل مفتاح مقاطعة التحميل كجهاز تشغيل وسلامة. ولا يتمثل دورها الأساسي في انقطاع الخطأ عند مستويات الدائرة القصيرة العالية، بل في التبديل المتحكم فيه تحت الحمل والعزل الآمن أثناء الصيانة أو إعادة تكوين النظام.

في الوحدات الحلقية الرئيسية والمحطات الفرعية الثانوية، تتيح محولات مقاطعة التحميل طوبولوجيا الشبكة المرنة. يمكن عزل أقسام الشبكة دون تعطيل العرض الأولي أو النهائي، مما يدعم استمرارية الخدمة بشكل أكبر. وفي المنشآت الصناعية، تسمح هذه الأنظمة بالإغلاق المتحكم فيه لخطوط معالجة أو محولات محددة مع الحفاظ على تنشيط باقي النظام.

يعد التنسيق مع أجهزة الحماية أحد الاعتبارات التشغيلية الرئيسية. في العديد من التصميمات، يتم دمج مفتاح مقاطعة التحميل مع صمامات الحد من التيار. أثناء ظروف الخطأ، يقوم المصهر بمسح الخطأ، بينما يوفر المفتاح عزلًا مرئيًا وفصلًا آمنًا. يقلل هذا التنسيق من إجهاد المعدات ويبسط عملية الصيانة بعد حدوث خطأ.

تؤثر العوامل البيئية وعوامل التثبيت أيضًا على الأداء. يجب أن تتحمل مفاتيح مقاطعة التحميل الخارجية التغيرات في درجات الحرارة والرطوبة والتلوث والتعرض للأشعة فوق البنفسجية. تؤكد المتغيرات الداخلية، خاصة في المفاتيح الكهربائية المغلقة بالمعدن، على صغر حجمها وسلامة المشغل. غالبًا ما يعكس الاختيار بين التصميمات المعزولة بالغاز أو الفراغ أو الهواء الاتجاهات التنظيمية وتحليل تكلفة دورة الحياة واستراتيجية الصيانة بدلاً من ميزة تقنية واحدة.

أسئلة شائعة حول تحميل مفاتيح المقاطعة

س: كيف يختلف مفتاح قاطع التحميل عن قاطع الدائرة في التطبيقات العملية؟
ج: تم تصميم مفتاح قاطع التحميل لمقاطعة تيار الحمل المقدر وتوفير العزل، في حين أن قاطع الدائرة قادر على مقاطعة تيارات الأعطال العالية بشكل متكرر. من الناحية العملية، يتم استخدام محولات مقاطعة التحميل للتبديل التشغيلي والتقسيم، بينما تتعامل قواطع الدائرة مع حماية النظام. يتيح هذا التمييز تصميم نظام فعال من حيث التكلفة دون المساس بالسلامة أو الموثوقية.

س: كيف يتم ضمان السلامة التشغيلية أثناء التبديل والصيانة؟
ج: يتم تحقيق السلامة التشغيلية من خلال فجوات العزل المرئية، والأقفال الميكانيكية والكهربائية، ومفاتيح التأريض، والامتثال للمعايير الدولية. تضمن هذه الميزات عدم إمكانية تشغيل المفتاح في ظل ظروف غير آمنة وأن موظفي الصيانة يمكنهم تأكيد العزل بصريًا قبل بدء العمل.

اتجاه الصناعة وتوسيع التطبيق ومرجع العلامة التجارية

مع استمرار تطور شبكات توزيع الطاقة، يتوسع دور مفتاح مقاطعة التحميل بالتوازي. يؤدي التحضر وأتمتة الشبكة وتكامل الطاقة الموزعة إلى زيادة الطلب على المعدات التي تدعم التشغيل المرن والتركيب المدمج والموثوقية العالية. يتوقع مستخدمو المرافق والمستخدمون الصناعيون بشكل متزايد أن تتكامل أجهزة التبديل بسلاسة مع أنظمة المراقبة، ومنصات التشغيل عن بعد، ومجموعات المفاتيح الكهربائية المعيارية.

يستجيب المصنعون من خلال تحسين التحمل الميكانيكي، وتحسين أنظمة العزل، ومواءمة التصميمات مع التوقعات البيئية والسلامة الأكثر صرامة. في حين أن مبدأ التشغيل الأساسي لمفتاح مقاطعة التحميل يظل ثابتًا، فإن نطاق تطبيقه يستمر في التوسع عبر محطات الطاقة المتجددة الفرعية ومراكز البيانات والبنية التحتية للنقل ومشاريع الشبكة الذكية.

وفي هذا السياق،واحدتوفر حلول Load Interrupter Switch المصممة لتلبية المعايير الدولية ومتطلبات التطبيقات المتنوعة. من خلال الهندسة المنظمة وعمليات التصنيع الخاضعة للرقابة والتكوينات التي تركز على التطبيقات، تدعم DAYA العملاء الذين يبحثون عن أداء مستقر واتساق تشغيلي طويل الأجل في أنظمة التوزيع ذات الجهد المتوسط.

للحصول على استشارة حول المشروع، أو التوضيح الفني، أو دعم اختيار المنتج المتعلق بتطبيقات Load Interrupter Switch، نشجع الأطراف المهتمة على القيام بذلكاتصل بنامباشرة. يتوفر فريق فني مخصص لمناقشة متطلبات النظام وخيارات التكوين واعتبارات التنفيذ المتوافقة مع المعايير المحلية والتوقعات التشغيلية.
