لماذا تختار قواطع دوائر الفراغ؟

ملخص: قواطع الدائرة الفراغية (VCBs)تعتبر مكونًا حاسمًا في الأنظمة الكهربائية الحديثة، مما يضمن انقطاعًا موثوقًا للتيارات الكهربائية في تطبيقات الجهد المتوسط ​​والعالي. تستكشف هذه المقالة مبدأ عملها ومزاياها وأنواعها وتطبيقاتها وصيانتها والأسئلة المتداولة، وتقدم إرشادات عملية لمهندسي الكهرباء ومديري المرافق.

جدول المحتويات

• مقدمة لقواطع دوائر الفراغ
• مبدأ العمل
• المزايا
• أنواع قواطع دوائر الفراغ
• التطبيقات
• نصائح الصيانة
• الأسئلة المتداولة
• خاتمة

مقدمة لقواطع دوائر الفراغ

تم تصميم قاطع الدائرة الكهربائية لإطفاء الأقواس الكهربائية داخل وسط فراغ. على عكس قواطع دوائر الهواء أو الزيت التقليدية، يوفر الفراغ قوة عازلة فائقة وإزالة القوس السريع. يسمح قاطع الفراغ، وهو مكون أساسي، بانقطاع التيار داخل غرفة مغلقة، مما يمنع الأكسدة ويقلل من متطلبات الصيانة.

مبدأ العمل

تتضمن الآلية الرئيسية لقاطع الدائرة الفراغية فصل الاتصالات الكهربائية داخل الفراغ. عندما تنفصل جهات الاتصال، يتشكل قوس بينهما. يستعيد الفراغ قوة العزل الكهربائي بسرعة، مما يؤدي إلى إطفاء القوس بشكل فوري تقريبًا. ويضمن ذلك الحد الأدنى من فقدان الطاقة، ويقلل من تآكل المكونات، ويحسن العمر الإجمالي لمجموعة المفاتيح الكهربائية.

• عملية الاتصال:تحريك جهات الاتصال مفتوحًا ومغلقًا لمقاطعة الدائرة.
• تشكيل القوس:يحدث عندما تنفصل جهات الاتصال تحت الحمل.
• انقراض القوس:يمتص الفراغ طاقة القوس ويوقف تدفق التيار بسرعة.
• استعادة عازلة:يضمن الفراغ العالي استعادة العزل الكهربائي بسرعة، مما يمنع حدوث دوائر قصيرة.

المزايا

أنواع قواطع دوائر الفراغ

• داخلي VCB:تستخدم في المفاتيح الكهربائية المغلقة، وتوفر الحماية في البيئات الخاضعة للرقابة.

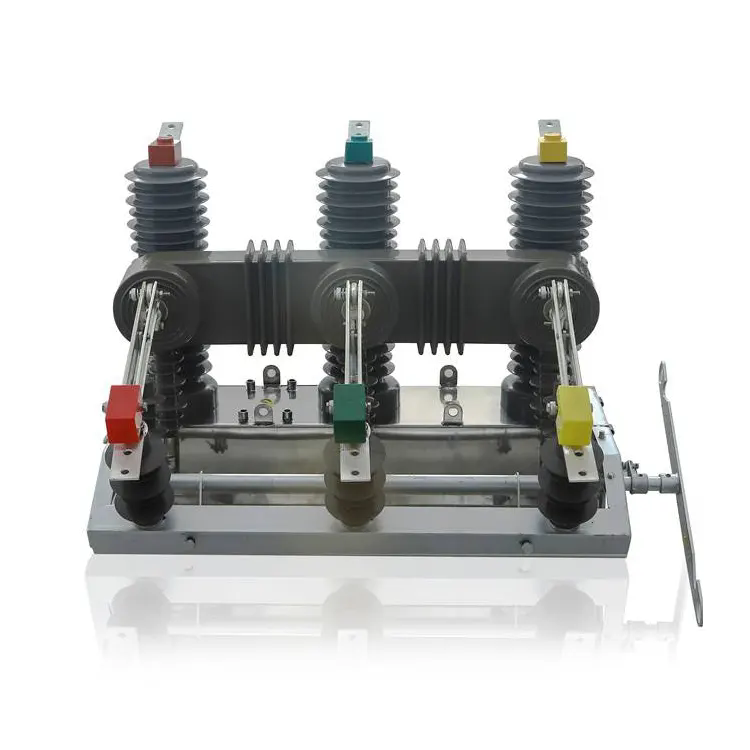

• في الهواء الطلق VCB:مصممة للمحطات الفرعية في الهواء الطلق، ومقاومة للطقس والتلوث.
• VCB ثابت:مثبت بشكل دائم في لوحة مفاتيح محددة.
• VCB القابل للسحب:يمكن إزالتها بسهولة للصيانة أو الاستبدال دون إزعاج المعدات الأخرى.

التطبيقات

تستخدم قواطع الدائرة الفراغية على نطاق واسع في الشبكات الكهربائية ذات الجهد المتوسط ​​والعالي. وتشمل تطبيقاتهم:

• أنظمة توزيع الطاقة الصناعية
• حماية المحطات الفرعية والمحولات
• منشآت الطاقة المتجددة، مثل مزارع الطاقة الشمسية وطاقة الرياح
• المباني التجارية التي تتطلب مفاتيح كهربائية مدمجة وموثوقة
• أنظمة كهربة السكك الحديدية والنقل

نصائح الصيانة

تضمن الصيانة المناسبة الأداء الأمثل لقواطع الدائرة الكهربائية:

• التفتيش المنتظم على ارتداء الاتصال والمحاذاة
• التحقق من آليات التشغيل للحركة السلسة
• اختبار العزل وسلامة الفراغ بشكل دوري
• تنظيف الغبار والحطام من العبوات
• استبدال المكونات بناءً على جدول الشركة المصنعة

الأسئلة المتداولة

س 1: ما هي مدة بقاء قاطع الدائرة الفراغية؟
ج1: مع الصيانة المناسبة، يمكن أن يستمر قاطع الدائرة الكهربائية لمدة 15-20 عامًا، اعتمادًا على ظروف التشغيل ودورات التحميل.

س2: هل يمكن استخدام قواطع الدائرة الفراغية في البيئات الخارجية؟
ج2: نعم، تم تصميم VCBs الخارجية خصيصًا لتحمل تغيرات الطقس والتلوث ودرجات الحرارة مع الحفاظ على الأداء الموثوق.

س 3: كيف يختلف قاطع الدائرة الكهربائية عن قاطع SF6؟
ج3: على عكس قواطع SF6 التي تستخدم الغاز للتبريد القوسي، تعتمد VCBs على التفريغ. وهذا يزيل خطر تسرب الغازات الدفيئة ويقلل من احتياجات الصيانة.

س 4: ما هي المشاكل الشائعة في قواطع الدائرة الكهربائية؟
ج4: تشمل المشكلات الأكثر شيوعًا تآكل التلامس، والتآكل الميكانيكي لآليات التشغيل، وتدهور العزل. التفتيش في الوقت المناسب يمنع الفشل.

خاتمة

تعتبر قواطع الدائرة الكهربائية حلاً آمنًا وموثوقًا وفعالاً لأنظمة التوزيع الكهربائية الحديثة.دايا الكهربائيةتوفر مجموعة واسعة من VCBs الداخلية والخارجية المصممة لتلبية معايير الصناعة ومتطلبات العملاء. للاستفسارات أو التوصيات الشخصية،اتصل بنااليوم لضمان الحماية المثلى لشبكتك الكهربائية.
