كيف يعمل قواطع دوائر الفراغ في أنظمة توزيع الطاقة الحديثة؟

ملخص المقال

A قاطع الدائرة الفراغية (VCB)هو أحد أجهزة التبديل الأكثر موثوقية المستخدمة في أنظمة توزيع الطاقة ذات الجهد المتوسط. إنه يحمي المعدات الكهربائية من الأحمال الزائدة والدوائر القصيرة عن طريق مقاطعة تدفق التيار بسرعة في بيئة مفرغة. تشرح هذه المقالة كيفية عمل قاطع الدائرة الفراغية، وهيكله، ومبادئ عمله، ومزاياه الرئيسية، والمعلمات التقنية، وسيناريوهات التطبيق الشائعة. كما أنه يعالج المخاوف النموذجية التي لدى المشترين عند اختيار VCB للتركيبات الصناعية أو المرافق.

جدول المحتويات

• مقدمة لقواطع دوائر الفراغ
• كيف يعمل قواطع دوائر الفراغ
• المكونات الرئيسية لقواطع دوائر الفراغ
• المعلمات التقنية الرئيسية
• مزايا قواطع دوائر الفراغ
• التطبيقات المشتركة
• كيفية اختيار قاطع الدائرة الكهربائية المناسب
• الأسئلة المتداولة
• خاتمة

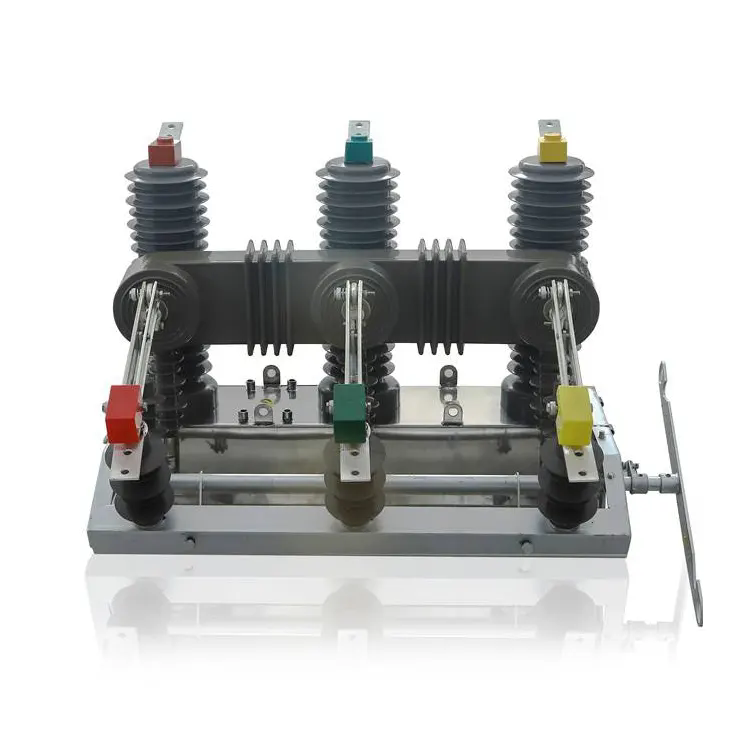

مقدمة لقواطع دوائر الفراغ

تتطلب أنظمة الطاقة الكهربائية معدات حماية موثوقة للحفاظ على السلامة والاستقرار. عند حدوث ظروف غير طبيعية مثل الدوائر القصيرة أو الأحمال الزائدة، يجب أن تقوم أجهزة الحماية بقطع التيار على الفور لمنع تلف المعدات ومخاطر الحريق. من بين تقنيات التبديل المختلفة،قاطع الدائرة الفراغية (VCB)أصبح الحل المفضل لشبكات الجهد المتوسط ​​التي تتراوح من 3.6 كيلو فولت إلى 40.5 كيلو فولت.

يقوم قاطع الدائرة الفراغية بمقاطعة التيار الكهربائي باستخدام الفراغ كوسيط للتبريد بالقوس الكهربائي. بالمقارنة مع قواطع دوائر الزيت أو قواطع دوائر الهواء التقليدية، توفر تقنية التفريغ موثوقية أعلى وعمر خدمة أطول ومتطلبات صيانة أقل. هذه المزايا تجعل VCBs تستخدم على نطاق واسع في محطات الطاقة والمرافق الصناعية والمحطات الفرعية والأنظمة الكهربائية التجارية.

الشركات المصنعة مثلدايالقد طورت حلولاً متقدمة لقواطع الدائرة الفراغية التي تدعم التشغيل المستقر في البيئات الكهربائية الصعبة. تم تصميم هذه المنتجات لتوفير أداء تبديل سريع، وقوة عزل عالية، وانقراض القوس بشكل ثابت.

كيف يعمل قواطع دوائر الفراغ

يعتمد مبدأ تشغيل قاطع الدائرة المفرغة على مقاطعة القوس الكهربائي داخل غرفة مفرغة محكمة الغلق. يتيح غياب جزيئات الغاز للقوس أن ينطفئ بسرعة عندما يمر التيار عبر الصفر.

يمكن شرح عملية العمل من خلال عدة خطوات رئيسية:

• عملية عادية- أثناء التشغيل القياسي، تظل نقاط اتصال القاطع مغلقة، مما يسمح للتيار بالتدفق عبر الدائرة.
• كشف الخطأ– عند حدوث خطأ مثل التحميل الزائد أو ماس كهربائى، يرسل نظام الحماية إشارة إلى آلية القاطع.
• الاتصال بالانفصال– تعمل آلية التشغيل على فصل جهة الاتصال المتحركة عن جهة الاتصال الثابتة داخل قاطع الفراغ بسرعة.
• جيل القوس- عندما تنفصل نقاط الاتصال، يتشكل قوس كهربائي بسبب تدفق التيار العالي.
• انقراض القوس- في الحجرة المفرغة، يشكل البخار المعدني المنبعث من نقاط التلامس قوسًا بلازميًا ينطفئ بسرعة عند نقطة الصفر الحالية التالية.
• انقطاع الحالي- بمجرد إطفاء القوس، يوفر الفراغ قوة عازلة عالية، مما يمنع القوس من إعادة الاشتعال.

نظرًا لأن بيئة الفراغ بها ضغط منخفض للغاية، فإن مدة القوس تكون قصيرة جدًا. يسمح ذلك لقواطع الدائرة الفراغية بمقاطعة التيار بشكل أكثر كفاءة وأمانًا من العديد من أنواع القواطع التقليدية.

المكونات الرئيسية لقواطع دوائر الفراغ

يتكون قاطع الدائرة الكهربائية النموذجي من عدة مكونات أساسية تعمل معًا لضمان حماية موثوقة للدائرة.

• قاطع فراغ– المكون الأساسي المسؤول عن إطفاء القوس الكهربائي.
• الاتصال الثابت– تماس كهربائي ثابت داخل القاطع .
• الاتصال المتحرك- متصل بآلية التشغيل ويتحرك أثناء التبديل.
• آلية التشغيل– نظام ميكانيكي أو زنبركي يفتح ويغلق نقاط التلامس.
• السكن العازل– يوفر العزل والحماية الهيكلية.
• دائرة التحكم- يرسل إشارات للتشغيل التلقائي أو اليدوي.

تم تصميم هذه المكونات بعناية لضمان المتانة والتشغيل الدقيق، حتى في ظل دورات التبديل المتكررة.

المعلمات التقنية الرئيسية

عند اختيار قاطع دائرة مفرغ، يقوم المهندسون ومديرو المشتريات عادةً بتقييم العديد من المواصفات الفنية.

الشركات المصنعة المتقدمة مثلداياتصميم قواطع الدائرة الكهربائية الخاصة بها لتلبية المعايير الدولية وتقديم أداء ثابت في بيئات الطاقة الصعبة.

مزايا قواطع دوائر الفراغ

لقد حلت قواطع الدائرة الفراغية محل العديد من تقنيات القواطع التقليدية تدريجيًا نظرًا لمزاياها العديدة.

• موثوقية عالية- تضمن تقنية الفراغ انقراض القوس المستقر وأداء التبديل المتسق.
• عمر خدمة طويل– يواجه قاطع الفراغ الحد الأدنى من التآكل مقارنة بالقواطع الزيتية.
• صيانة منخفضة- لا يلزم استبدال الزيت أو إعادة تعبئة الغاز.
• تصميم مدمج- الحجم الأصغر يسمح بسهولة الاندماج في لوحات المفاتيح الكهربائية.
• السلامة البيئية– تعمل قواطع الفراغ على القضاء على المخاطر المرتبطة بتسرب النفط أو انبعاثات الغاز.
• سرعة التبديل السريعة- يعمل الانقراض السريع للقوس على تحسين حماية النظام.

هذه المزايا تجعل تقنية VCB حلاً مثاليًا لشبكات توزيع الطاقة الحديثة.

التطبيقات المشتركة

تستخدم قواطع الدائرة الفراغية على نطاق واسع في مختلف الصناعات والأنظمة الكهربائية.

• شبكات توزيع الطاقة ذات الجهد المتوسط
• مصانع التصنيع الصناعية
• مرافق توليد الطاقة
• المحطات الفرعية ومحطات المحولات
• التعدين والصناعة الثقيلة
• المباني التجارية والبنية التحتية

في هذه البيئات، تعد حماية الدوائر الموثوقة أمرًا بالغ الأهمية للحفاظ على مصدر طاقة مستقر ومنع التوقف عن العمل المكلف.

كيفية اختيار قاطع الدائرة الكهربائية المناسب

يتضمن اختيار قاطع الدائرة الفراغية الصحيح تقييم عدة عوامل تتعلق بمتطلبات النظام وظروف التشغيل.

• تصنيف الجهد– تأكد من أن القاطع يتوافق مع مستوى جهد النظام.
• قدرة ماس كهربائى– اختر قاطعًا قادرًا على التعامل مع الحد الأقصى لتيار العطل المتوقع.
• نوع التثبيت– قد تتطلب بيئات التثبيت الداخلية أو الخارجية تصميمات مختلفة.
• تردد التشغيل- قد تتطلب الأنظمة ذات التبديل المتكرر قواطع ذات قدرة ميكانيكية أعلى على التحمل.
• موثوقية الشركة المصنعة– اختيار مورد ذو خبرة يضمن جودة المنتج والدعم الفني.

الشركات المصنعة المهنية مثلداياتوفير مجموعة من نماذج قواطع الدائرة الفراغية المصممة لتلبية المتطلبات الصناعية والمرافق المتنوعة.

الأسئلة المتداولة

Q1: ما هو نطاق الجهد المناسب لقواطع الدائرة الفراغية؟

تم تصميم قواطع الدائرة الفراغية في المقام الأول لتطبيقات الجهد المتوسط، والتي تتراوح عادة من 3.6 كيلو فولت إلى 40.5 كيلو فولت. يتم تركيبها عادة في أنظمة التوزيع والمحطات الفرعية وشبكات الطاقة الصناعية.

س2: لماذا يتم استخدام الفراغ كوسيلة للتبريد بالقوس الكهربائي؟

يتمتع الفراغ بقوة عازلة عالية للغاية وعدد قليل جدًا من جزيئات الغاز. تسمح هذه البيئة بإطفاء القوس بسرعة عندما يمر التيار عبر الصفر، مما يجعل عملية الانقطاع فعالة وموثوقة.

س 3: كم من الوقت يستمر قاطع الدائرة الفراغية؟

يمكن لقاطع الدائرة الفراغية المصمم جيدًا أن يحقق عمرًا ميكانيكيًا يصل إلى 30000 عملية أو أكثر. يعتمد عمر الخدمة الفعلي على تردد التبديل وظروف التحميل وممارسات الصيانة.

س 4: هل قواطع الدائرة المفرغة صديقة للبيئة؟

نعم. لا تستخدم قواطع الدائرة المفرغة الزيت أو غاز SF6 كوسيلة للتبريد القوسي، مما يقلل من المخاطر البيئية ويسهل الصيانة.

خاتمة

تلعب قواطع الدائرة الكهربائية دورًا حاسمًا في حماية الأنظمة الكهربائية الحديثة. إن قدرتها السريعة على التخلص من القوس الكهربائي، وعمر الخدمة الطويل، والحد الأدنى من متطلبات الصيانة تجعلها حلاً فعالاً لتوزيع الطاقة ذات الجهد المتوسط. مع استمرار الصناعات في المطالبة ببنية تحتية موثوقة وآمنة للطاقة، يستمر اعتماد تكنولوجيا التبديل الفراغي في النمو في جميع أنحاء العالم.

مع خبرة التصنيع واسعة النطاق والقدرات الهندسية المتقدمة،داياتوفر حلول قواطع دوائر فراغية عالية الجودة مصممة لأداء مستقر وموثوقية طويلة المدى. إذا كنت تبحث عن معدات حماية للدوائر يمكن الاعتماد عليها للتطبيقات الصناعية أو تطبيقات المرافق، فيمكن للمورد المناسب أن يحدث فرقًا كبيرًا.

للحصول على تفاصيل المنتج أو المواصفات الفنية أو الحلول المخصصة،اتصل بنااليوم. الفريق المحترف في DAYA على استعداد لمساعدتك في العثور على قاطع الدائرة الكهربائية الأكثر ملاءمة لمشروع توزيع الطاقة الخاص بك.
