المحولات من النوع الجاف: ما الذي يجب أن تعرفه قبل اختيار واحد؟

● 2026-07-31 ● - ● اترك لي رسالة

1. ما هو محول النوع الجاف؟

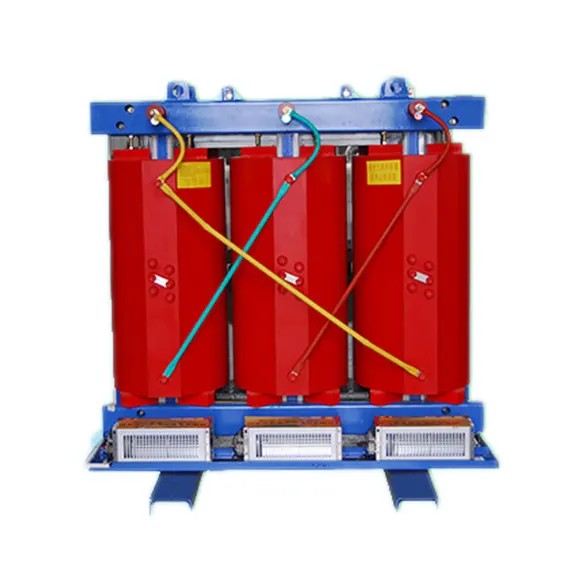

أ محول من النوع الجاف هو جهاز كهربائي ثابت ينقل الطاقة عن طريق الحث الكهرومغناطيسي دون استخدام السائل (الزيت) للعزل أو التبريد. بدلاً من ذلك، يتم تغليف قلبها ولفاتها بمواد عازلة صلبة مثل الإيبوكسي أو راتنجات البوليستر، ويتم تبديد الحرارة عن طريق دوران الهواء الطبيعي أو القسري.

يزيل هذا التصميم تمامًا مخاطر تسرب النفط والحرائق، مما يجعل المحولات من النوع الجاف الخيار المفضل للتركيبات الداخلية والمباني المزدحمة والمناطق الحساسة بيئيًا.

2. المزايا الرئيسية والتطبيقات النموذجية

ميزة	توضيح
السلامة من الحرائق	لا يوجد سائل قابل للاشتعال - يتم تقليل خطر الحريق بشكل كبير. وحتى في حالات الأعطال، تكون المواد قابلة للإطفاء ذاتيًا.
الود البيئي	لا يوجد انسكابات نفطية، ولا تلوث التربة أو المياه الجوفية. لا حاجة لحفر احتواء النفط.
صيانة منخفضة	لا يوجد اختبار الزيت أو تصفيته أو استبداله. العمل الروتيني هو بشكل رئيسي التنظيف والفحص البصري. تم الإبلاغ عن توفير في تكاليف الصيانة يصل إلى 40%.
تركيب مرن	تسمح المساحة المدمجة بالتركيب بالقرب من مراكز التحميل (مثل الطوابق السفلية والأرضيات) - مما يقلل من تكاليف الكابلات وفقدان الخطوط.

التطبيقات الشائعة:

المستشفيات ومراكز البيانات والمباني الشاهقة
المنشآت الصناعية (الكيماويات والمنسوجات والتعدين)
أنظمة الطاقة المتجددة (طاقة الرياح البرية، الطاقة الشمسية)
المنصات البحرية والبحرية (مع حاويات مناسبة)
القيود التي يجب وضعها في الاعتبار:
تكلفة أولية أعلى من المحولات المملوءة بالزيت
كفاءة أقل في تبديد الحرارة - تقتصر عمومًا على تقديرات تقل عن 2000 كيلو فولت أمبير تقريبًا في التصميمات القياسية
ارتفاع طفيف في مستوى الضجيج المسموع في بعض الحالات

3. نوعان رئيسيان: VPI مقابل Cast Coil

يكتب	عملية	صفات	الأنسب ل
VPI (التشريب بالضغط الفراغي)	يتم تشريب اللفات بالورنيش أو الراتينج تحت ضغط وتفريغ، ثم يتم معالجتها.	فعالة من حيث التكلفة، وقوة عازلة جيدة، وتصميم متعدد الاستخدامات.	المباني الصناعية والتجارية القياسية. الاستخدام الداخلي للأغراض العامة.
لفائف الزهر	يتم تغليف اللفات بالكامل في راتنجات الايبوكسي في قالب، مما يشكل كتلة صلبة.	أعلى حماية ضد الرطوبة والغبار ورذاذ الملح والمواد الكيميائية. قوة ميكانيكية ممتازة وقدرة على تحمل ماس كهربائى.	البيئات القاسية: البحرية، الأنفاق، السفن البحرية، مصانع الكيماويات، مصانع الصلب.

نصيحة الاختيار: إذا كان موقعك يحتوي على نسبة رطوبة عالية، أو غازات مسببة للتآكل، أو عمليات غسيل متكررة، فاختر الملف المصبوب. بالنسبة إلى البيئات الداخلية النظيفة والجافة، توفر VPI أفضل قيمة.

4. معلمات الاختيار الرئيسية

احصل على هذه الأمور بشكل صحيح قبل تحديد المحول.

المعلمة	ماذا يعني	نصيحة عملية
القدرة المقدرة (كيلو فولت أمبير)	الحد الأقصى من الطاقة الظاهرة التي يمكن للمحول توصيلها.	أضف هامشًا بنسبة 20 إلى 25% لزيادة حجم التحميل في المستقبل. الأحجام الشائعة: 100، 250، 500، 1000، 2000 كيلو فولت أمبير.
تقييمات الجهد	الفولتية الأولية (HV) والثانوية (LV).	مطابقة متطلبات المرافق والحمل (على سبيل المثال 10 كيلو فولت / 0.4 كيلو فولت). تحقق من نطاق مغير الصنبور لتقلبات الجهد.
فئة العزل	يحدد الحد الأقصى المسموح به لارتفاع درجة الحرارة.	الفئة F (155 درجة مئوية) والفئة H (180 درجة مئوية) هي الأكثر شيوعًا. استخدم الفئة H لدرجات الحرارة المحيطة المرتفعة أو الأحمال الزائدة المتكررة.
حماية الدخول (IP)	مقاومة الغبار والماء.	IP20 - قياسي داخلي. IP23 أو أعلى - في الأماكن الخارجية أو شبه الخارجية أو في المناطق التي بها ماء متساقط/رذاذ خفيف.
طريقة التبريد	AN = تبريد ذاتي (الهواء الطبيعي)؛ AF = الهواء القسري (المراوح).	يعمل التركيز البؤري التلقائي على زيادة القدرة الإنتاجية بشكل ملحوظ. تأكد من عدم انسداد مداخل/عوادم الهواء أبدًا.
مقاومة الجهد (Z٪)	يؤثر على تنظيم تيار الدائرة القصيرة والجهد.	تنسق القيم القياسية مع أجهزة الحماية. استشر مصمم النظام الخاص بك للمطابقة.

5. أساسيات التثبيت والتشغيل

يمكن أن يفشل المحول الجيد قبل الأوان إذا كان التثبيت غير دقيق. اتبع هذه النقاط الحرجة.

الموقع والتخليص

قم بتركيبه في منطقة جافة وجيدة التهوية - خالية من الغازات المسببة للتآكل والمياه المتساقطة ومخاطر الفيضانات.
حافظ على مسافة 12-18 بوصة (30-45 سم) على الأقل حول العلبة لتدوير الهواء.

الأساس والتركيب

ضعه على قاعدة مستوية مقاومة للاهتزاز يمكنها تحمل الوزن الكامل.
استخدم وسادات مضادة للاهتزاز إذا كان الرنين الأرضي ممكنًا.

التوصيلات الكهربائية – ما يجب القيام به

استخدم وصلات نحاسية/ألومنيوم مرنة مع أطراف التوصيل - وهذا يمنع الضغط الميكانيكي من سحب البطانات.
قم بربط جميع الوصلات المثبتة بمسامير بقيم عزم الدوران المحددة في الدليل. قد يؤدي الإفراط في الشد إلى إتلاف الخيوط؛ يؤدي التضييق الزائد إلى ظهور نقاط ساخنة.
التأريض: قم بتوصيل كل من العلبة والنقطة المحايدة بقوة بالشبكة الأرضية للمحطة.

فحوصات ما قبل التشغيل

اختبار مقاومة العزل: استخدم مقياس الضغط العالي (مقياس 500 فولت أو 1000 فولت). الحد الأدنى للقيمة المقبولة: 2 ميجا أوم لكل كيلو فولت من الجهد المقنن. إذا كان أقل، قم بتجفيف اللفات قبل تنشيطها.
تحقق من أن كافة النهايات الداخلية تتطابق مع مخطط اللوحة.
اختبر تشغيل المروحة وإنذارات منظم الحرارة/الثرمستور قبل بدء البث المباشر.

6. التشغيل والصيانة اليومية – العمل الحقيقي

تذكر: الصيانة المنخفضة لا تعني عدم وجود صيانة. القليل من العناية يقطع شوطًا طويلًا نحو عمر خدمة يتراوح بين 20 و30 عامًا.

التنظيف – الأولوية رقم 1

تراكم الغبار هو العدو الأكبر للمحولات من النوع الجاف. فهو يحبس الحرارة، ويعزز التفريغ الجزئي، ويقلل من قوة العزل الكهربائي.

قم بالتنظيف مرة واحدة على الأقل سنويًا - وفي كثير من الأحيان في المناطق المتربة أو الصناعية.
استخدم مكنسة كهربائية ذات فوهة غير معدنية، أو جفف الهواء المضغوط بضغط أقل من 25 رطل لكل بوصة مربعة (170 كيلو باسكال) - لا تستخدم أبدًا ضغطًا مرتفعًا، حيث قد يؤدي ذلك إلى إتلاف العزل أو دفع الغبار إلى عمق أكبر.

الفحوصات البصرية والميكانيكية (كل 6-12 شهرًا)

ما يجب التحقق منه	ما الذي تبحث عنه
اتصالات	تغير اللون أو الاسوداد أو الذوبان - علامات ارتفاع درجة الحرارة.
اللفات والأساسية	الشقوق أو علامات التتبع أو جسور الغبار على الأسطح العازلة.
مستوى الصوت	قد يشير أي طنين أو طقطقة غير عادية ("أزيز") إلى طبقات فضفاضة أو تفريغ جزئي.
المشجعين والضوابط	شفرات المروحة نظيفة وتدور بحرية؛ تعرض درجة الحرارة بما يتوافق مع الحمل.

مراقبة العزل

سجل قيم مقاومة العزل كل عام (أو بعد العمل الرئيسي).
قارن مع القراءات السابقة - الاتجاه الهبوطي المستمر هو إشارة تحذير حتى لو كانت القيمة المطلقة لا تزال أعلى من الحد الأدنى.

7. الأخطاء الشائعة والعلاجات العملية

أعراض	السبب الأكثر احتمالا	العمل الفوري
إنذار لدرجة الحرارة الزائدة	انسداد الغبار، أو فشل المروحة، أو التحميل الزائد	اللفات النظيفة فحص محرك المروحة؛ تقليل الحمل أو تحسين التهوية.
ضجيج التفريغ الجزئي	دخول الرطوبة أو تلوث السطح	جفف (دوران الهواء الدافئ) ونظفه جيدًا.
تنطلق على التيار الزائد	خطأ خارجي أو لف داخلي قصير	عزل؛ إجراء اختبارات مقاومة اللف ونسبة الدوران. استشر الشركة المصنعة.
الفولتية غير المتوازنة	اتصال فضفاض أو مشكلة مغير الصنبور	التحقق من جميع المحطات. قم بالتمرين والتحقق من موضع مبدل الصنبور.

8. مرجع سريع - قائمة التحقق من الاختيار

☐ حساب الحمولة + هامش 20-25%
☐ تصنيف الجهد يتوافق مع النظام
☐ فئة العزل – F أو H، بناءً على البيئة المحيطة
☐ النوع – VPI (داخلي نظيف) مقابل Cast Coil (قاسي)
☐ تصنيف IP – IP20 (داخلي) / IP23+ (خارجي/رطب)
☐ التبريد - طبيعي أو بمساعدة المروحة
☐ التحقق من الخلوص والتهوية وحمل الأرضية
☐ تم توثيق قيم التأريض وعزم الدوران

A محول من النوع الجافهو استثمار في السلامة والموثوقية والامتثال البيئي. ويعتمد نجاحها في هذا المجال بشكل أقل على اللوحة الاسمية وأكثر على ثلاثة خيارات عملية:

اختر بهوامش واقعية وحماية للبيئة.
قم بالتثبيت بعناية - توصيلات جيدة وهواء جيد.
استمر في التنظيف المنتظم والمراقبة القائمة على الاتجاه.

افعل هذه الأشياء الثلاثة جيدًا، وسوف يقدم محولك من النوع الجاف عقودًا من الخدمة الخالية من المتاعب.
